műhely fémlemez C típusú nagynyomású mechanikus lyukasztógép

termékleírás

JH21-es sorozatú nyitott lyukasztógép száraz tengelykapcsolóval

• Hegesztett test acéllemezzel és nagy intenzitással.
• A fő motort a Siemens gyártja.
• Kombinált pneumatikus súrlódó tengelykapcsolót és féket alkalmaz.
• A fürthajtómű az elárasztó olajkenést alkalmazza.
• Hatlapú téglalap hosszabbító vezető; A JH21-315B/400B nyolcoldalas meghosszabbítást alkalmaz.
• Hidraulikus túlterhelés elleni védelemmel felszerelt.
• A JH21-25/25B/45 kézi zárási magasságállítást alkalmaz, ezen típusok közül a JH21-25/45 méretarányos kijelzőt és a JH21-25B digitális kijelzőt alkalmazza. A JH21-63 és a fenti típusok elektromos zárási magasságállítást alkalmaznak digitális kijelzővel.
• A JH21-45 felszerelhető szerszámbeállítású magasságállító motorral, az érték digitálisan jelenik meg.
• JH21-25B, JH21-45 és magasabb típusok kiegyensúlyozó hengerrel.
• Duplex szelepek importálva.
• Elektromos kényszerű zsírkenőrendszer.
• A kiegyensúlyozó henger kézi kenési rendszert alkalmaz.
• Egy készlet fúvókészülék.
• PLC vezérlése nemzetközi márkával.
• A gombok, indikátorok, váltóáramú mágneskapcsolók, légáramkör-megszakítók és egyéb vezérlőberendezések nemzetközi márkától származnak.
• Opcionális légpárnás eszközzel, automatikus adagolótengellyel és fotoelektromos védővel felszerelt, amely különféle automata berendezésekkel használható.

Leírás

SN	Tétel	Mértékegység	Leírás
1	Névleges erő	kN	1600
2	Lökés névleges erővel	mm	6
3	Csúszóblokk löket	mm	160
4	Rögzített löketek száma	min-1	40
5	Változó löketek száma	min-1	35-50
6	Max beállított magasság	mm	350
7	Die set magasságállítás	kW	110
8	Távolság a csúszóblokk közepétől a keretig	mm	380
9	Munkaasztal méretei (F/B*L/R)	mm	740*1300
10	A munkaasztal furatának méretei	mm	Φ 300*50* Φ260
11	A támaszték vastagsága	mm	150
12	Furat méretei az ágyban (átmérő /F/B*L/R)	mm	480*600
13	A csúszóblokk alsó felületének méretei (F/B*L/R)	mm	580*770
14	A fogantyú furatának mérete (átmérő*mélység)	mm	Φ65*85
15	A test oszlopai közötti távolság	mm	850
16	Fő motor teljesítmény	kW	15
17	Méretek (F/B*L/R*H)	mm	2230*1630*3210
18	Nettó tömeg	Kg	14500

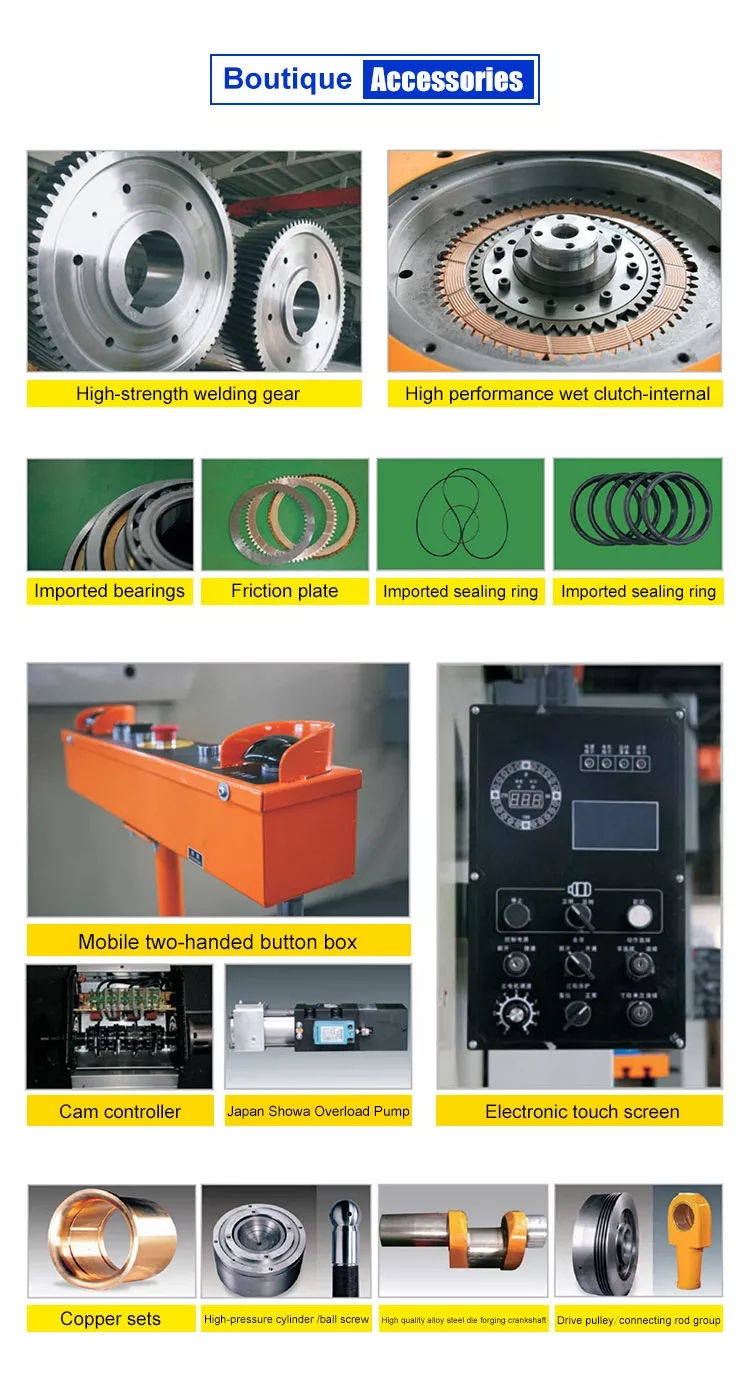

Részletek Kép
